Модел |
|
FX-HA 130 |
FX-HA 230 |
FX-HA 330 |
FX-HA 430 |
FX-HA 530 |
FX-HA 630 |
FX-HA 730 |
Мощност охлаждане |
kW |
1,5 |
2,0 |
2,53 |
3,02 |
3,75 |
4,25 |
5,25 |
Мощност отопление |
kW |
3,75 |
4,91 |
5,98 |
6,71 |
8,16 |
9,44 |
12,00 |
Дебит - въздух |
m³/h |
370 |
400 |
500 |
550 |
670 |
720 |
1,000 |
Дебит - вода охлаждане |
l/h |
258 |
344 |
436 |
520 |
645 |
731 |
950 |
Дебит - вода отопление |
l/h |
322 |
423 |
515 |
578 |
702 |
812 |
1,032 |
Пад на налягане охлаждане |
kPa |
13,1 |
16,3 |
18,5 |
20,8 |
22,6 |
24,1 |
24,5 |
Пад на налягане отопление |
kPa |
15,9 |
19,2 |
20,1 |
20,0 |
20,9 |
23,2 |
22,6 |
Ниво на шума |
Минимално |
dB(A) |
24 |
25 |
30 |
31 |
26 |
27 |
34 |
Средно |
dB(A) |
31 |
31 |
38 |
38 |
33 |
34 |
41 |
Максимално |
dB(A) |
38 |
38 |
44 |
45 |
37 |
37 |
43 |
Двигател |
бр. |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Вентилатор |
бр. |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
Номимална консумирана мощност |
|
W |
55 |
55 |
85 |
85 |
75 |
75 |
145 |
|
A |
0,25 |
0,25 |
0,40 |
0,40 |
0,35 |
0,35 |
0,65 |
Честота / Фаза / |
V/Q/Hz |
230 Vac - 1Ph - 50Hz |
Дренажна тръба |
Ø(mm) |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
Размери |
Дължина |
mm |
670 |
670 |
870 |
870 |
1,070 |
1,070 |
1,270 |
Височина |
mm |
520 |
520 |
520 |
520 |
520 |
520 |
520 |
Ширина |
mm |
220 |
220 |
220 |
220 |
220 |
220 |
220 |
Тегло |
kg |
13,5 |
14,0 |
16,4 |
17,2 |
22,5 |
23,5 |
26,0 |
ЦЕНИ С ДДС : |
660лв |
690лв |
740лв |
800лв |
880лв |
970лв |
1100лв |
DN(*) = Номинален диаметър ; F = Водни връзки на топлообменника с вътрешна резба
Техническите данни са снети при следните условия: Стандартен конвектор - Атмосферно налягане 1013 mbar - Захранване 230V/1-Ph/50Hz.
(1)(2)(3)(4)(5): Номинални технически данни за конвектор на максимална скорост и свободен въздушен поток (Външно статично налягане
ESP=0Pa).
(1) Охлаждане: Темература на въздуха 27'С - входяща/изходяща температура 7/12'С, максимална скорост. За минимални и средни
стойности на вентилатора и или ВСН >0 Ра вижте (8)+(9): номинален въздушен поток, входяща вода 7'С и воден дебит при максимална скорост
(4).
(2) Отопление: Температура на въздуха: 20'С - Входяща/изходяща вода 70/60'С - максимална скорост. За минимални и средни стойности на
вентилатора и или ВСН >0 Ра вижте (8)+(9): номинален въздушен поток, входяща вода 70'С и воден дебит при максимална скорост (4).
(1)(2)(9) Охладителна и отоплителна мощност: Измерена според стандарти UNI 7940, част 1-2, UNI-EN 1397/2001.
(3)(8) Въздушен поток и статично налягане: Номиналните стойности са измерени с кутия, пленум и диафрагма според стандарт CNRUNI10023.
(6) Ниво на шума: Измерено на 2 м.според стандарти ISO 3741-ISO 3742
(7) Електрически данни: Измерванията са направени с ватметър Jokogawa WT 110.
Минимални работни условия |
LFI ESP = 0 Pa |
Макс. |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
1,00 |
LFI ESP = 0 Pa |
Ср. |
0,77 |
0,77 |
0,80 |
0,80 |
0,88 |
0,88 |
0,89 |
LFI ESP = 0 Pa |
Мин. |
0,61 |
0,61 |
0,61 |
0,61 |
0,69 |
0,69 |
0,65 |
(8) ПАД НА ВЪЗДУШНИЯ ПОТОК |
Коефициентите определят връзката между въздушния поток и статичното налягане (при 3 скорости Макс-Средна-Мин) |
15 Pa |
Макс. |
0,94 |
0,94 |
0,92 |
0,92 |
0,92 |
0,92 |
0,91 |
15 Pa |
Ср. |
0,69 |
0,69 |
0,71 |
0,71 |
0,77 |
ACTIONclima е утвърденa компания, специализирана в производството на климатична техника.
Базирана е в гр. Тревизо, където са разположени офисите и производствената база.

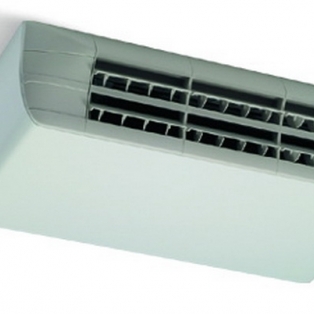

ACTIONclima проектира и произвежда вентилаторни конвектори и машини за обработка на въздуха за жилища, обществени и промишлени сгради. Гамата на вентилаторните конвектори е широка и отговаря на пазарните изисквания за нови технологии и енергийна ефективност.
Вентилаторните конвектори на Action Clima са с хакартеристики:
- Практичен дизайн и модерен вид
- Две настройваеми жалузи, за насочване на въздуха в желана посока
- Трансформатор за 6 скорости
- Дренажна фуния за конденза бърза връзка с кондензоотвеждащата линия
- Филтър на подвижни опори за лесно обслужване
- Стоманени части с предварително маркирани и изрязани отвори, за изпълнение на много различни версии и опции, чрез богата гама от аксесоари
